DELL N4050不出CPu供电维修

  [复制链接]
发表于 2014-11-24 11:20:52 | 显示全部楼层 |阅读模式
dell N4050
板号  DV14_HR_MB_48.4IU15.011_10315_1
图纸: http://www.yqdnwx.com/thread-77953-1-1.html

   这台机器是同行拿过来的,这个同行原来我给过名片他,而且也离得很近,前两天找上门来了,接机后上电源电流跑到0.33A 就不动了,客户说先拿到其他远的方去修了没修好,就拿到我这里来(舍近求远的,最终还是过来),看来是二修啊,打发客户走后,马上拆机,拿起裸板观察了一下,看看一修哥动了哪里,桥被吹过,CPU供电IC干过,还有CPu边上的三个晶体管吹过,BIOS刷过。其他地方没有动过。

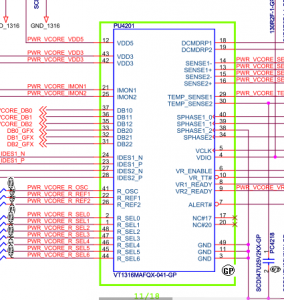

    上论坛把图纸下载下来后就动手开始,既然电流跑到0.33,而且是自动触发的,按开关只是看到电流往下到0.28又自动跳回0.33,再按也是这样,长按一点反应也没有,先别管触发这一块吧,量电压看看,经过一轮测量,除了CPU供电和集显供电没出来后,其他电压一切正常,也映证了一修哥干了CPU供电IC,IC是VT1316,如下图:
这个是新IC上网找了一轮一点资料也没有,看到很多人在论坛也在找这个IC的资料,可是没有,没办法,只好认了,只能自己干了,测IC的12,43,42脚,分别有5V,3.3V,4,5脚SVID有0.78,0.95V,6脚En脚有3.3V,看来主要条件满足了,怎么会不出电呢,难怪IC有问题,拿起风枪一阵猛吹,再上电,还是一样,没半点变化。难道是驱IC有问题,看了一下图纸

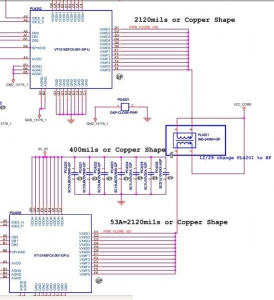

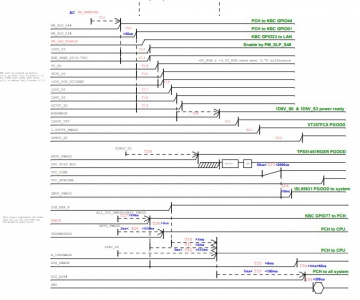

   PU4202,pu4203,板上找到这两个芯片,原来就是CPU旁边的几个晶体管,第一次看到这种芯片。难怪一修哥曾经猛吹它,正常情况来说,这种晶体管应该坏的可能是比较少,它是由主IC VT1316发信号进行驱动它而出CPU供电的,量了31,32,33,35,36.37,电压为0,打值正常,看来还是在主IC这一块,看样子应该是主IC出问题了,赶紧下单订个新IC回来。趁着等IC的时间,走一下时序吧,这桥是6X的桥,看了一下图纸的时序,发现这时序走的是5X系列的时序,分明是绘图员画图太多了思路没清醒过来,

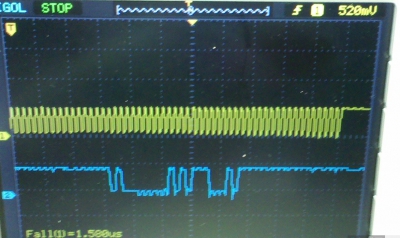

   不知道大家看到没有,0.85V正常后发PG给CPU供电IC作为IC的开启脚,然后CPU发SVID给IC进行开启供电,6X系列的板正常来讲应该是CPu收到桥发过来的,procpwrgd之后,cpu才发送SVID给供电IC进行开启供电,呵呵,记得迅维的黄老师提醒过,不能尽信图纸,不知道前面的一修哥会不会被图纸迷倒了,测的VT1316 6脚EN脚正是来自五角IC pu4801的0.85V的PG ,经测量是正常的3.3V,前面也测了SVID是IC的4,5脚分别有0.7几V和0.9几V,那么上示波器看看,看波型如何,一目了然.
   从波型看来CPu已经正常发关SVID给IC了,那也就是说,前面的时序已经正常走完了,下一步就是IC向驱动IC发送信号开启供电,但是没有,所以等芯片到来真相就会大白了。
+ U' K6 P0 l  S( Z- U

   今天芯片终于等来了,迫不及待的换上,三下五除二的干了上去就上电,有时有多大的希望就有多大的失望,还是一个鸟样,TMD的,时序走到这一步了就好像炮弹都装上了就是开不了开炮,照理就是IC这里的问题了,没理由啊,拿出放大镜对着脚位看看芯片四周,看来芯片没焊好,有几个脚虚焊的,这种芯片脚比较小,所以焊的时候得小心加仔细,加焊了一轮后再上电,发现电流变化了一点,上到了0.37了,看来电压有点要出的样子,操起万用表就插下去,果然电压出来了0.1V,这也验证了,是芯片没焊好, 再次加拖确定没问题上电,这次终于炮弹发射出来了,电流一路狂飙到0.9,亮机了,但是没高兴多久就掉电了,又自动触发又是一路狂飙,又是亮了,亮不久又掉,来了几次最终停在了0.01,再触发只能上到0.04,难道还有其他问题,拿掉CPu之后,发现还是各大电压一切正常,抓个波波看看,
  还是CPu供电的问题,是供电不稳啊,引起掉电了,

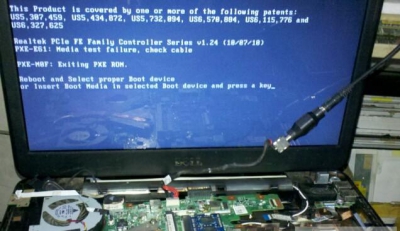

又重新再加拖一轮,还是没效果,尼玛啊,这都快亮机了,还来这一手,拿起风枪对着一阵猛吹,再用镊子轻压一下,冷却后上电,终于delL 亮出来了

    来来回回的整就是CPu供电的问题,这种新IC引脚很细,拖的时候得很小心,确保每个引脚有拖好,不然很容易由虚焊引起不出供电,此机修复,各位有分加分,没分捧个场也好。
