机型： 联想G470
故障： 开机不显， 单板上电0.35 左右！
测主板各大电感,没发现短路,全板目测了一遍，还是没发现异常，上电测各大电压，发现cpu供电没有，其他大电感的电压都正常输出了，看来问题就在这里了，直接测cpu IC控制芯片 95831！

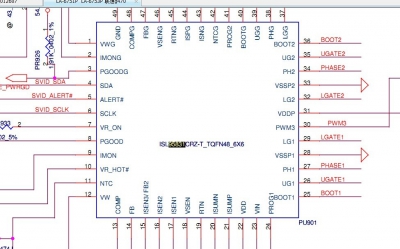

直接测 芯片的工作条件 vin：19v VDD：5v VR ON ： 3,3V 把芯片24脚电阻拆了， 电压起来了， 3个电感1.1v cpu也换了，得出结果，芯片是好的，但是vid还没发出，因为我吧cpu 换了的，那就跟着HM6X的时序走上去 cpu发出VID之前 cpu要收到南桥发给PROCPWRGD信号才发出VID
出来后这个信号就叫做 H_CPUPWRGD
图纸上面这个时序是错的
由于这个信号只是南桥发给cpu的，中途只有2个电阻，直接去测这俩个电阻的电压0v

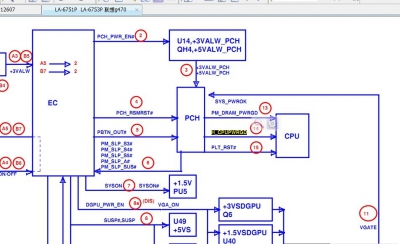

桥要发出H_CPUPWRGD必须收到APWROK PWROK 两个信号
直接来到EC的107脚3.3， PWROK在 EC 的104脚 也正常！ 测到这里问题基本找到 南桥或bios 下载BIOS刷上 故障依旧， 直接换桥吧。 上BGA。 触发上电 电流直上呀 嘿嘿 接屏亮机! |
|
