接到一客户的板子 V470 伟创代工的 版号LA47 10205 收到的时候板子是大短路

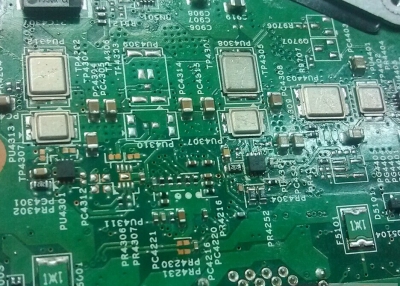

然是大短路 先测公共点 对地值19 看见CPU供电那铁壳管子就知道差不多就是它的毛病

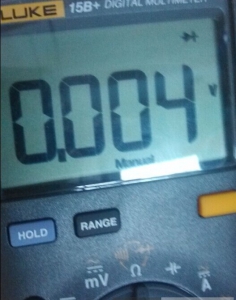

好吧 那就烧机试一下了 限流2A 7V开烧 手摸着CPU供电的铁壳管子 擦 刚通电 就烫了一下 断电 把CPU供电和集显供电的铁壳MOS全部换掉 换好以后打值 公共点不短了 400多 以为修好了 哈哈 上电 电流上到0.22不动了 几秒以后掉到0.01 靠 不会吧 还用供电没出?? 断电 各个供电电感打值 打到1.05电感的时候 对地值只有4 好像有点低了 怪自己粗心了 各个供电不打值就上电 打上管DS极 只有4 又打了G极只有10几 心想应该是上管穿了
找料板把上下管一起换了 再打值有几十了 应该是好了 装上散热器 上电 电流到0.7左右又不动了
看这样是CPU供电没出 再测CPU供电 果然是0 好吧 把主芯片和驱动芯片都换了 再上电 电流到1.1-1.2之间跳 10几秒后掉到0.22然后又掉到0.01 再上电 测CPU供电1.1几伏 CPU供电都出了难道还有条件??
测集显 没有电压 ，查条件 不出集显供电 按不跑码修。
不跑码 先抓LPC_FRAME# 有 再抓SMBUS 有波形 再抓内存上排阻上的波形 还是有 Oh my God
又抓了SMBUS 内存排阻 再抓驱动芯片的EN 上管的G极 有EN G极没波形 第二次SVID没出
CPU和内存又换了 试机还是一样

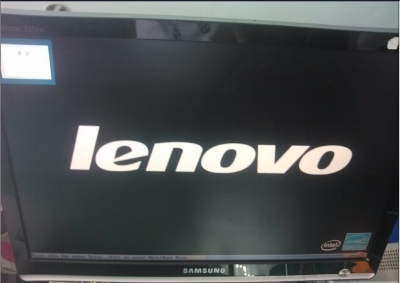

于是又把上下铁壳一起全换了 奇迹出现了 亮机了
|
|
