联想B470 LA-47 不出集显供电 二修机

乐清电脑维修

维修思路：
1、因6系芯片组，CPU供电已正常。判断NCP6131基本工作条件正常
2、抓内存波形，有持续波形判断内存已过

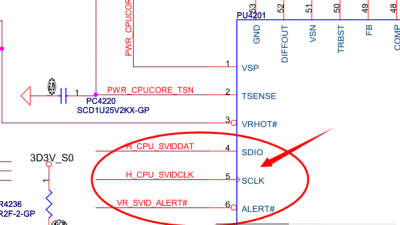

3、抓SVID波形，不装内存时，有2次闪动，装上内存后有3次闪动，判断CPU已再次发出SVID

  4、抓驱动芯片的PWM有输入方波，开启信号也正常

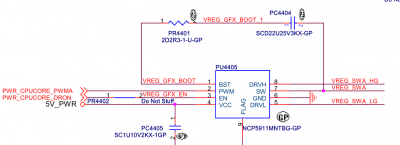

5、抓驱动芯片DRVH的VREG_SWA_HG为0-5的方波---不正常，应该为0-24左右才对
6、检查自举电容PC4404没掉件，PR4401没损坏

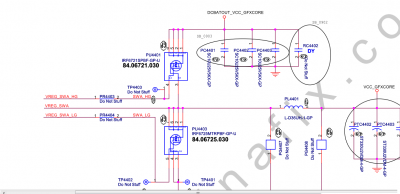

7、抓上管PU4401的S极，无瞬间波形，而其输入19V稳定的很~~

8、此MOS为铁壳，你懂的。。。
9、收工~
