三星R458开机 掉电维修

[复制链接]
发表于 2014-7-6 14:01:14 | 显示全部楼层 |阅读模式
机器型号:三星R458

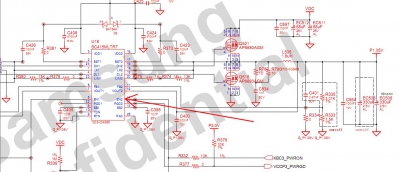

接修一台三星R458,故障现象开机即掉电,接上可调电源一看待机正常,按开关0.5左右掉电。掉电瞬间测量各电感电压,只有CPU的供电没出其他的都出了,这就简单了,从论坛下载图纸(http://www.yqdnwx.com/thread-77175-1-1.html)打开图纸找到CPU供电芯片测量后发没有开启信号。见下图:

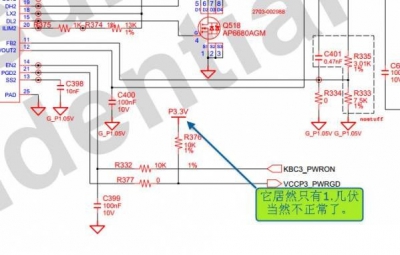

测量P1.05V发现只有1V,这个差0.05应该可以呀,但是测P3.3V得时候发现也是1点几伏,继续追查P3.3V,见下图:

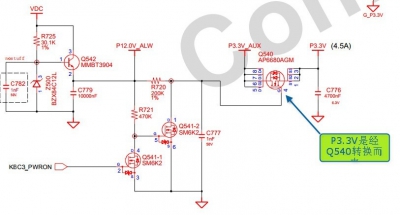

查图纸发现这个电压是由Q540转换的。见下图:
经检测Q540没有问题,继续向前查Q541及周边元件亦没有问题,查到Q542时问题出来了,Q542的3个脚电压都只有1V左右。(VDC是公共点过来的电压  正常应该为19V)

中间断线了,没办法只能飞线解决了,飞好线加电试机,电流一路跳变装机测试OK。
