微星G41M-P21 MS-7592 点不亮维修

[复制链接]
发表于 2014-6-23 22:16:50 | 显示全部楼层 |阅读模式

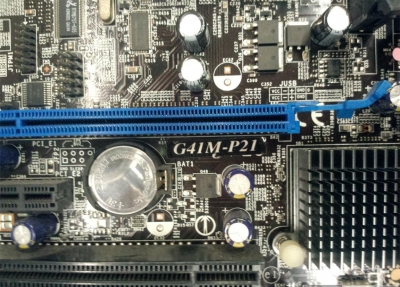

主板型号:微星G41M-P21
主板版号:MS-7592
主板故障:点不亮(没复位)

一大早客户送修的主板,直接上图:

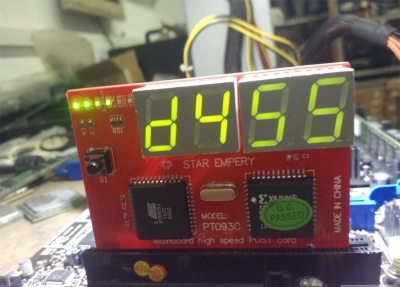

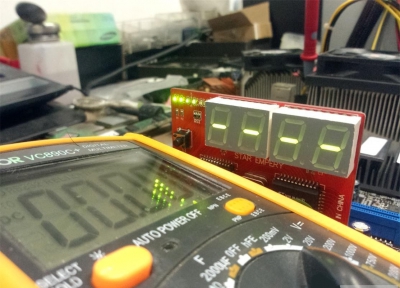

通电正常,故障为没复位!
没复位维修思路,供电,时钟,复位!先查供电!

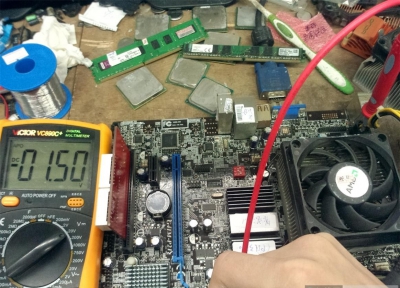

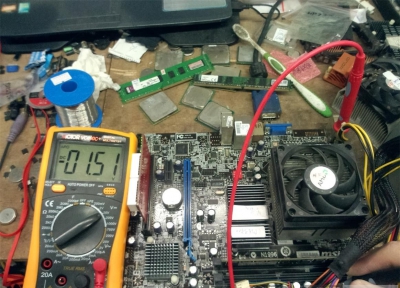

板子是DDR3的内存插槽,内存供电为1.5V正常!

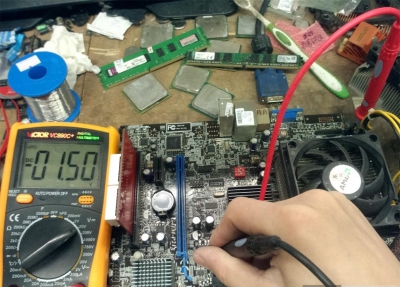

南桥供电电压为1.5V,正常!
北桥供电电压为1.5V正常!

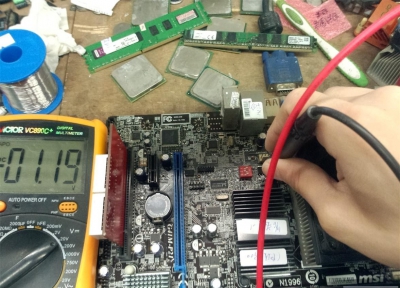

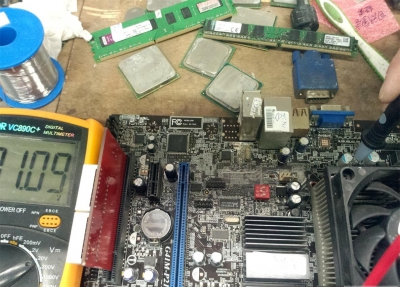

总线电压1.2V正常!
CPU供电为1.0V正
供电都正常!接下来是时钟!测时钟,时钟能在PCI的B16脚测为1.6V正常,
也可以在PCI-E的A13和A14脚测量,为0.4V正常!

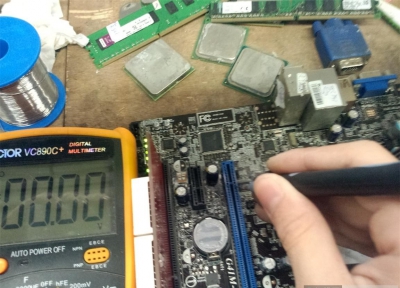

我测的是PCI-E插槽,时钟为0V!

时钟开启的条件为晶振起振!有电压压差(没照相)
有3,3V供电(没照相)
有开启EN电压3,3V(没照相)

上面的2 个条件我测了都是好的!唯独没有开启EN的信号电压!
这个电压是有CPU的VRMPG来的,也就是CPU的PG信号,一路到南桥,一路给时钟开启电压

去查CPU的PG

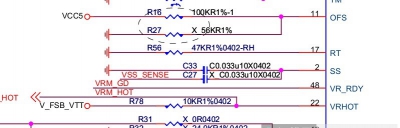

PG信号为48脚!。
查一下这个信号经过那一下元件!

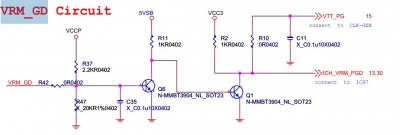

这个是PG经过元件后转换出的信号!一路给南桥,一路给时钟!
PG一般是1V的,经过R42 0欧电阻,到Q6的B级,N沟道三极管是高电平导通!

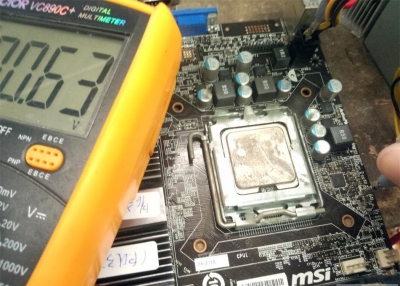

QB的B级,有0.63V的电压,能导通,
上面的图纸我们看到,B级导通了,拉低了,!
而Q1也是N沟道的三极管,他的B级也变成低电平了,低电平不能导通三极管!
而Q1的C级有连接一个R2 1K的电阻,电阻一端为3,3V上拉电压!
我们测Q1的C级电压看看有没有高电平!

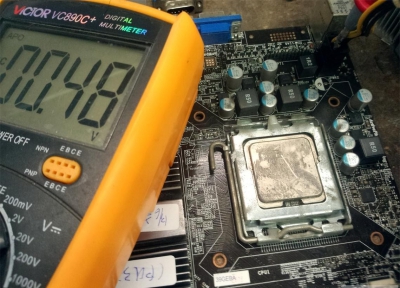

Q1的C级只有048V 正常是要3.3V的!

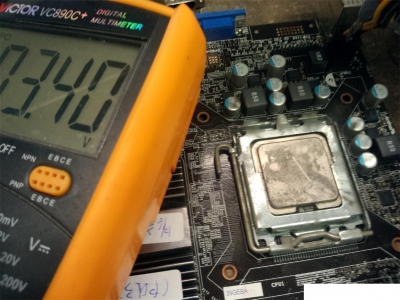

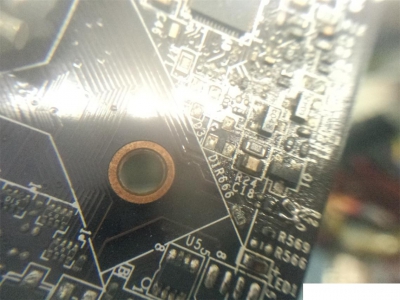

3.3V是经过R2电阻过来的,板子这里是有有一些腐蚀的,R2电阻也发黑! 测R2电阻的一端有3.3 V 看来是R2坏了,
把R2换了,是1K的电阻,找个102电阻换下去就好了!
由于原来的电阻是小电阻,我找到是大电阻,焊盘根本接不上,我只能一端接焊盘,一端用线给连起来!

电阻换好了,上电看看把!
OK,板子修复,结束
