ASUS M2N68 PLUS无复位维修

乐清电脑维修 · 发表于 2014-6-4 22:45:10

主板型号：ASUS M2N68 PLUS
主板接到时是无复位，按无复位维修流程先查供电，再测量时钟、最后查电源好信号。

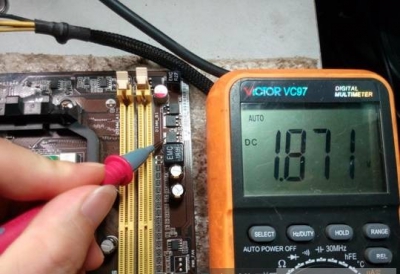

直接装假负载上电测量内存供电1.8V正常。

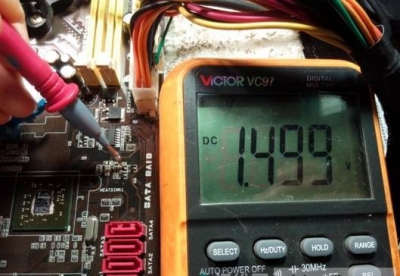

桥供电1.5V正常

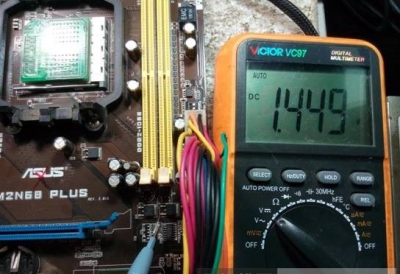

CPU供电1.3V正常

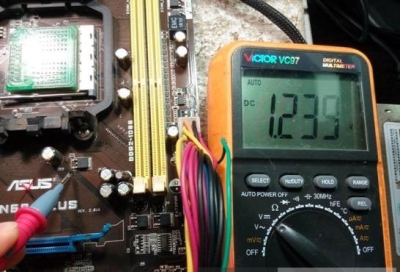

总线供电1.2V正常。

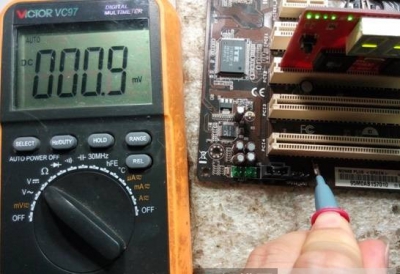

测量PCI插槽B16时钟信号为0V。

通电测量总线电源好信号为1.49V比正常值3.3V低。

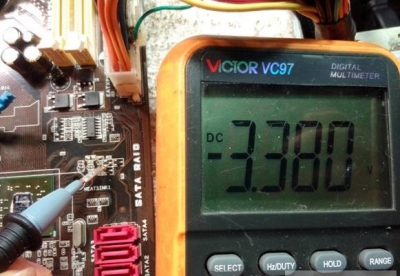

直接更换上拉8.2K排阻，再上电测量电压为3.3V正常。

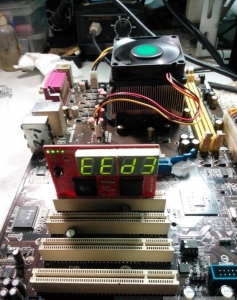

装上CPU再上电诊断卡复位灯一闪即灭，并且跑码。

成功显示
