HP 4421S 上电0.35A不亮 维修实例!

[复制链接]
发表于 2014-6-2 15:50:52 | 显示全部楼层 |阅读模式
机型:HP 4421S
板号:DASX6AMB8G0
故障:开机上电0.35A,不再跳变:

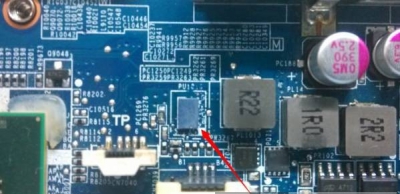

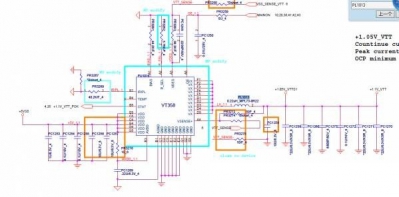

上电测量电压,发现无CPU供电和+1.05V_VTTS1电压。先找+1.05V_VTTS1,为什么先找这个电压,看后面就知道了。由PU1016发出,看工作条件VDD:5V,开启MAINON:3.3V正常。用手摸,挺烫的。7成的把握这个玩意坏了。手上没有这个芯片。
订货2天到了。换上,上电电流0.66A不动,测无CPU供电。
查CPU供电芯片的工作条件,测量无开启。

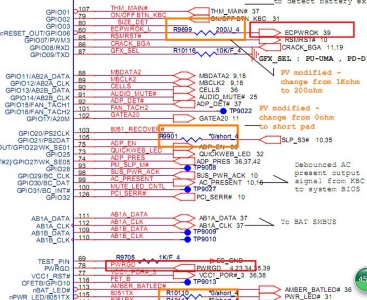

找PWRGD。看图:

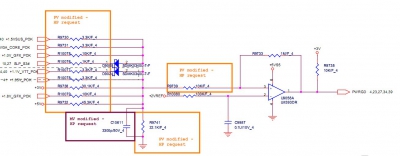

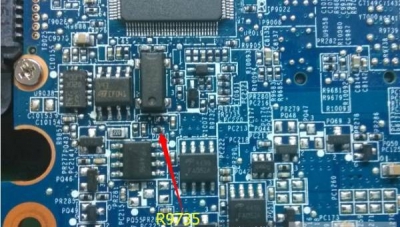

运放U9058A的3PIN只有2.21V,而2PIN为2.0V,1PIN无电压。然后我就以为3PIN的2.21V不该这么低,我认为最低也有3.3V。此时开始走弯路,我把R9730断开量一端也2.21V。尝试了一下量其它的PG,也是2.21V。难道这个机器本来就是2.21V的PG?那就当这个PG是正常的,那么运放正向输入2.2V,反向输入2.0V,压差虽然不高,也是+>-,但是没出输出。果断换了个运放。还是没有输出。测R9735上拉电阻的+3V有电压。在板子上测R9735的阻值8.79千欧,也算正常,其实不然。我记得以前大哥教过我说,最好拆下来测。稳妥一点比较好,拆下来后量快到1M了,瞬间拔云见日,柳暗花明。。。。32个赞。找了个10K的换上。

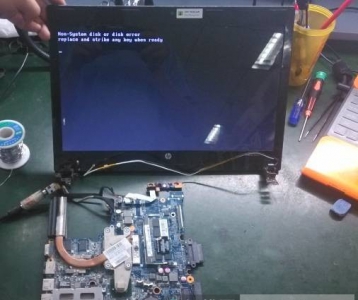

电流嗷嗷的上去了,亮机,成功修复!

HP_4421S_SX6图纸下载:http://www.yqdnwx.com/thread-76882-1-1.html
