万用表三极管与MOS管区分方法

[复制链接]
发表于 2014-5-26 21:03:32 | 显示全部楼层 |阅读模式

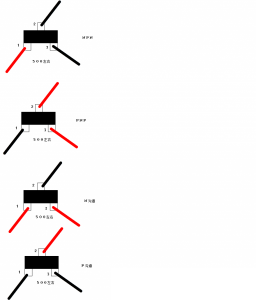

三极管与小的MOS管除了看型号区分外还可以用万用表测量区分。测量依据如下图:

综上所示:

区分测量如下:用二极管档,先用红黑表笔交替测量2、3脚,有500左右数值的是MOS管,无穷大的为三极管。

三极管区分类型:红表笔放在1脚,黑表笔测2、3脚,都有500左右数值的是NPN型,无穷大的是PNP型。

MOS管区分类型:黑表笔放在2脚,红表笔接3脚,有500左右数值为N沟道,无穷大为P沟道。

注意:此区分方法是在确定元件好的情况下所测,500左右数值不确定有偏差。
