飞利浦22寸显示器不通电故障维修

vistaadmin

显示器名称：飞利浦（PHILIPS）22寸宽屏液晶显示器

产品型号：MWV1220T

故障现象：不通电

故障检修：

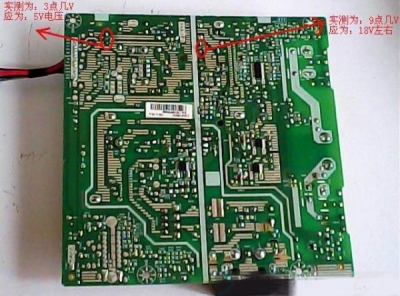

1：拆机测量电源输出电压不正常 实测5V电压为：3点几V，测另一路为：9点几V应为18V左右

MWV1220T

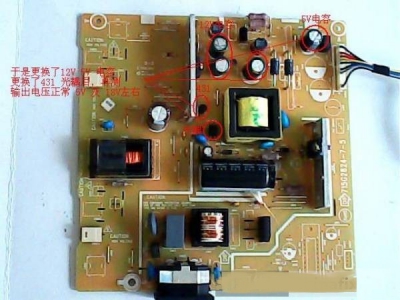

2：于是更换了18V 与 5V 的电容，并且更换了431以及光耦，在测输出电压恢复正常

MWV1220T

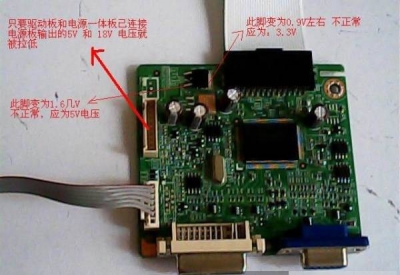

3：输出电压恢复正常后 但是只要电源高压一体板与驱动板一连接，通电在测电源输出5V 和 18V 电压就被拉低 测得驱动板中三端稳压管一脚处为1.6V 另一脚为0.9V

MWV1220T

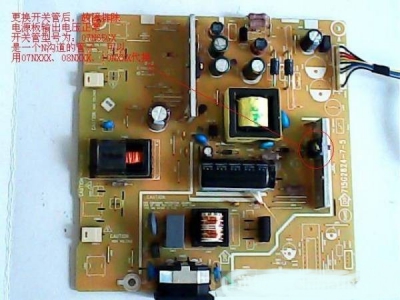

4：想一想是驱动板问题引起电压偏低还是电源板问题引起电压偏低，于是找了一块新的电源高压一体板排出一下，将新的电源高压一体板与驱动板相连接，再次通电测得电压一切正常，试机屏幕显示正常，看来问题出现在电源板上，由此看来电源板输出部分电压是虚实的，想一想电源板也没有多少元器件 于是更换了开关管

MWV1220T

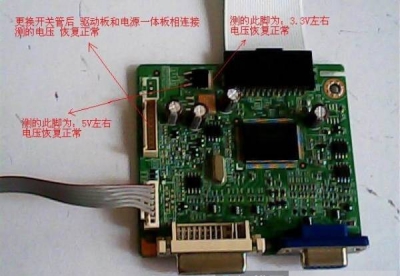

5：更换开关管后，再次将驱动板与电源一体板相连接测得电压已恢复正常，测驱动板上的三端稳压管一脚为：5V，另一脚为3.3V左右的电压，故障排除

MWV1220T
