华硕A84S进水维修修复

[复制链接]
发表于 2014-5-13 15:30:28 | 显示全部楼层 |阅读模式
机器型号:华硕A84S   K43SV
故障:进水

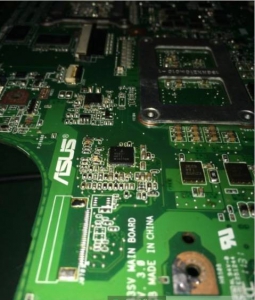

进水机器直接拆机,裸板后观察了下进液程度,一看心一沉,二修板,CPU供电芯片ISL95831周围有黑渍,而且95831有一个脚位已经烂掉了。

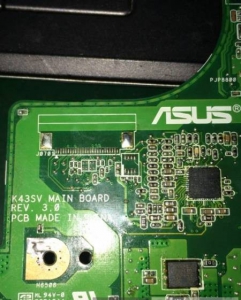

这板号是:K43SV  REV.3.0,I3 2代独显的主板,CPU型号是:I3-2310,显卡是:N12P-GV-B-A1。
进液机器先在BGA上120度恒温烘烤20分钟

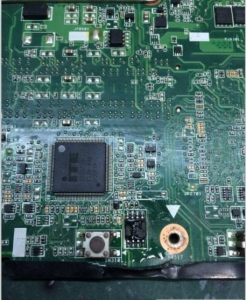

烘好后,板子再仔细观察了下上家维修的地方,有95831,EC旁边的BIOS芯片,这个EC旁边的BIOS是25Q16BV,我感觉不对,这机器应该是4M的BIOS,直接取下来用600P编程器读出来是2M的,这明显是上家故意掩人耳目的,我果断的拿了个25Q32BV的芯片,找了对应板号和CPU和显卡的BIOS刷上去先。

BIOS刷好后,就进入维修正常思路,先打了下各电感的对地阻值,第一个打的就是CPU的电感,直接对地为0.对地短路

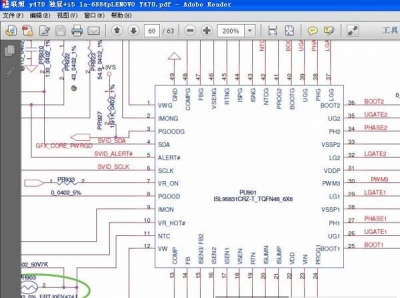

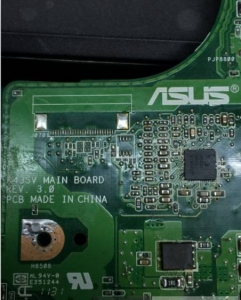

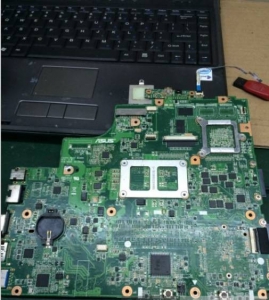

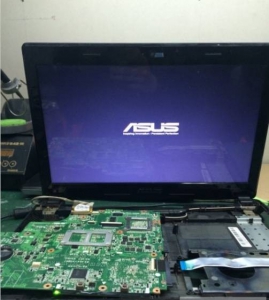

上家换过95831。先取掉95831,还对地短,就打了下CPU供电芯片的俩组上下管,发现一组上管DS直接通的,再打了下公共点,对地0,哦,我懂了,应该上家在焊CPU供电芯片的时候场管控制级有没焊好的,上电直接大电流了,烧掉上管的,我取掉俩组上管和4个下管,这时公共点不端了,可CPU电感还是对地短,我就把矛头直指3个滤波电容,依次取掉,取掉第三个的时候电感不短了,测电容是通的,这运气啊,拆最后一个才是坏点...把上管和电容都换掉,再换了自己新的95831,再用很细的飞线把烂掉的那脚飞到旁边的焊点上(这机器没图纸,我查了ISL95831的PDF才知道那是23脚芯片的主供电,我用的是联想Y470的图纸)。把场管和电容还有95831都焊上去后,通电了,上电了(因为COMS电池拿下来了)。电流停在0.4,这肯定是CPU电压没有,实测主板其他电压都正常出来,CPU的电压没有,测了下芯片的456脚,都有1.05V,7脚开启也有3.3V,23脚有19V,22脚却没有电压,放大镜仔细看了下,正是23脚烂掉的旁边一脚,没焊好,加焊油补焊,看到了芯片与主板的焊点为止,接电,电流哗啦啦的上去了,上屏,亮机。呵呵。
